БРС FIRG




Быстроразъемное соединение тип FIRG

Быстро Разъемные Соединения (БРС) или Разрывные Муфты типа FIRG имеют конструкцию с клапанами дисковой формы. В закрытом состоянии БРС серии FIRG имеют ровные торцы без выступающих частей и полостей в корпусе. БРС серии FIRG отличаются надежностью, долговечностью и конкурентоспособной ценой.  На основе серии FIRG разработан стандарт ISO/DIS 16028, т.к. это наиболее широко используемый и доказавший свою надежность тип БРС с плоским торцом. Конструкция клапанов БРС серии FIRG обеспечивают низкое сопротивление потоку рабочей жидкости, минимальные утечки среды и попадание воздуха в гидросистему.Особенности конструкции дают возможность использовать БРС FIRG в стесненных условиях. Разомкнутые полумуфты удобно очищать от загрязнений - нет выступов и полостей, что обуславливает широкое применение БРС FIRG в строительной технике.


Сфера применения

Пыльная, грязная среда с необходимостью чистого соединения. Данный тип соединений позволяет успешно работать при импульсных нагрузках типа гидромолота.Рекомендовано для использования в сельском хозяйстве, строительстве, передвижном и промышленном оборудовании, ядерной и горной промышленности.

Соединение

Чисто вытрите соприкасающиеся поверхности и вдавите одну половинку в другую до щелчка. Соединение замкнуто. Конструкция замка БРС имеет блокировку полумуфт в замкнутом состоянии, исключающую самопроизвольное размыкание БРС даже при попытке открытия.Размыкание БРС FIRG очень просто и удобно - чтобы освободить, поверните рукава так, чтобы паз одной части БРС стал напротив шарика другой части, и потяните. Соединение разомкнется.

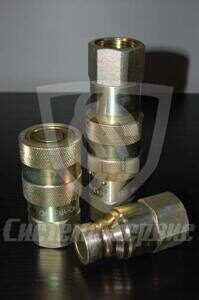

БРС FIRG

Преимущества и основные характеристики

  • Надежная конструкция
  • Высокие показатели при работе с перепадами давления
  • Великолепные показатели усталостной долговечности
  • Соприкасающиеся поверхности можно легко очистить от загрязнений
  • Обтекаемый внутренний канал снижает потери давления
  • Форма БРС позволяет производить соединение и отсоединение,
    не проливая жидкость
  • Исключается попадание воздуха при соединении
  • Наличие замка исключает самопроизвольное отсоединение
  • Двустороннее направление течения жидкости
  • Соответствуют требованиям НТМА и рекомендованы к использованию
    членам ВНТМА при производстве оборудования
  • Соответствуют требованиям ISO 16028



ниппель

розетка



в сборе

назад к списку


Характеристики давления (БАР)

Типоразмер 1/4" 3/8" 1/2" 3/4" 1"
Максимальное рабочее давление в соединении 315 300 300 250 250
Давление на разрыв в соединении более 1200 более 1200 более 1200 более 1000 850
Давление на разрыв нипеля более 1200 более 1200 более 1200 более 1000 920
Давление на разрыв розетки 600 600 600 400 400
